Un colector de încălzire prin pardoseală este unitatea centrală de control la care sunt conectate conductele sistemului de încălzire prin pardoseală. Această unitate, ca un radiator de perete, este alimentată de la sursa de căldură folosind conducte de alimentare și retur. Tipul sursei de căldură determină ce tip de distribuitor trebuie instalat. De exemplu, sunt necesare diferite colectoare pentru conectarea la sistemele standard de încălzire centrală cu o temperatură ridicată de alimentare decât pentru conectarea la o pompă de căldură (hibridă) sau la termoficare.

Pe pagina de mai jos veți găsi toate informațiile despre diferitele tipuri de distribuitori și proprietățile asociate acestora. Suntem bucuroși să vă ajutăm să comandați distribuitorul potrivit pentru sistemul dumneavoastră de încălzire prin pardoseală . Ai întrebări după ce ai citit asta? Vă rugăm să nu ezitați să ne contactați.

Ce este un colector de încălzire prin pardoseală?

Un colector de încălzire prin pardoseală este inima unui sistem de încălzire prin pardoseală și funcționează cu alimentarea cu apă care este încălzită de sursa de căldură. Apa caldă curge în unitatea de control, care apoi lasă apa să curgă prin conductele de încălzire prin pardoseală.

Practic, aproape toți distribuitorii lucrează în același mod. Apa de încălzire este distribuită către grupurile de încălzire prin pardoseală prin intermediul unității de control pentru a încălzi eficient podeaua. Există o serie de lucruri de luat în considerare atunci când alegeți tipul potrivit de distribuitor;

tipul sursei de căldură (sistem de încălzire centrală, pompă de căldură, termoficare etc.)
temperatura de alimentare de la sursa de căldură
Sistemul este folosit doar pentru încălzire sau este răcit și de la pardoseală (când este conectat la o pompă de căldură)?

Sursa de căldură și temperatura de alimentare determină dacă este necesar un sistem deschis sau închis. Dacă sursa este un sistem de încălzire centrală sau centrală termică, de obicei este necesară o galerie de amestec cu o pompă de circulație .
Dacă sursa este o pompă de căldură sau o altă sursă de căldură cu temperatură joasă, cu o temperatură de alimentare de până la 45 °C, ar trebui să se aleagă un colector deschis fără pompă. In caz de racire, acest distribuitor este realizat din plastic cu pereti dubli, astfel incat sa nu se formeze condens.

Ce face un colector de încălzire prin pardoseală?

În funcție de diametrul conductelor de sistem , aproximativ 6 m² până la 10 m² de suprafață pot fi încălzite cu o singură conductă. Pentru a preveni pierderea de presiune, suprafețele mai mari de podea, cum ar fi camera de zi, sunt întotdeauna încălzite de mai multe țevi. Aceste conducte sunt atașate la colector prin intermediul unor cuplaje de racordare și apa de alimentare este apoi „distribuită” peste diferitele conducte de către unitatea de comandă, astfel încât podeaua să fie încălzită eficient și uniform.

Aveți nevoie de sfaturi de la specialiștii noștri?

Aveți întrebări sau doriți mai multe informații?

Distribuitori pe bază de surse de căldură

Pentru un sistem de încălzire prin pardoseală care funcționează corect, distribuitorul trebuie să fie adaptat la sursa de căldură utilizată.
Mai jos este o prezentare generală a celor mai comune aplicații și a distribuitoarelor de încălzire prin pardoseală asociate.

Sisteme de temperatură ridicată de la 65°C

Vorbim de sisteme de înaltă temperatură sau HT dacă temperatura de alimentare de la centrala termică sau de la sursa de căldură este între 65 °C și 90 °C. În cele mai multe cazuri, acestea sunt cazane standard în locuințe și clădiri unde, pe lângă încălzirea prin pardoseală, se mai folosesc și calorifere. Pentru a încălzi eficient încăperile cu caloriferele tradiționale, este necesară o temperatură ridicată de alimentare de la sursa de căldură, dar apa de încălzire la această temperatură nu poate fi evacuată direct în podea. Dacă încălzirea prin pardoseală este conectată la un sistem de încălzire centrală cu o temperatură ridicată de alimentare, se folosesc colectoare de amestec cu o pompă de circulație.

Distribuitoarele de amestec HT sunt echipate cu o supapă termostatică în alimentare pentru a seta temperatura pardoselii. Temperatura setată este atinsă prin amestecarea apei de alimentare cu apa de retur (răcită) de la podea. Pentru a compensa pierderea de presiune rezultată, colectoarele de amestec sunt echipate cu o pompă de circulație, astfel încât să existe întotdeauna un debit optim de apă în conductele de încălzire prin pardoseală.

Distribuitoare de amestec disponibile pentru sisteme HT;

^{Cazan de încălzire centrală HT (> 65 °C)}	^:	^V	^{Cazan LT CV (45 °C ~ 55 °C)}	^:	^X
^{Cazan solar (cu rezervor tampon)}	^:	^X	^{Cazan de încălzire centrală LT (< 45 °C)}	^:	^X
^{Soba cu peleti}	^:	^X	^{Pompă de căldură hibridă}	^:	^X
^{Incalzire centrala/bloc}	:	^X	^{Pompa de caldura}	^:	^X

Sisteme de temperatură joasă de la 45°C

Vorbim de sisteme de joasă temperatură sau LT dacă temperatura de alimentare de la sursa de căldură este între 45 °C și 65 °C. În majoritatea cazurilor, încălzirea este asigurată de o pompă de căldură (hibridă) sau un cazan de încălzire centrală cu o temperatură de alimentare de până la 65 °C. Dacă încălzirea prin pardoseală este conectată la un sistem de încălzire centrală cu o temperatură de alimentare de 45 °C sau mai mult,
în majoritatea cazurilor sunt utilizate colectoare LTV reglabile (cu pompă de circulație) . La aceste tipuri de sisteme, temperatura de alimentare este adesea prea mare pentru a permite fluxul direct în podea, dar prea scăzută pentru a utiliza un colector de amestec standard. Un colector LTV este echipat cu o supapă de reglare, ceea ce face ca acest colector să fie potrivit pentru sursele de încălzire la temperatură joasă precum cazanele de încălzire centrală cu temperaturi de alimentare de la 45°C, dar și pentru cazanele HR cu arzător modulator și sistemele care utilizează un rezervor tampon. .

Deoarece aceste surse de căldură funcționează la temperaturi mai scăzute decât cazanele tradiționale, debitul de apă de alimentare trebuie în primul rând crescut pentru a furniza suficientă căldură la podea. Supapa de control face posibilă reglarea debitului de apă și, de asemenea, crearea unei diferențe de presiune, ceea ce va face ca pompa de circulație să atragă mai multă apă de alimentare.

Distribuitoare de amestec disponibile pentru sisteme LTV;

^{Cazan de încălzire centrală HT (> 65 °C)}	^:	^V	^{Cazan LT CV (45 °C ~ 55 °C)}	^:	^V
^{Cazan solar (cu rezervor tampon)}	^:	^V	^{Cazan de încălzire centrală LT (< 45 °C)}	^:	^X
^{Soba cu peleti}	^:	^V	^{Pompă de căldură hibridă}	^:	^V
^{Incalzire centrala/bloc}	:	^X	^{Pompa de caldura}	^:	^X

Sisteme de temperatură joasă până la 45°C

Vorbim de sisteme de joasă temperatură sau LT dacă temperatura de alimentare de la sursa primară de căldură este între 30 °C și 65 °C. Se face o distincție între sistemele deschise LT (până la o temperatură maximă de alimentare de 45 °C) și sistemele LTV (de la o temperatură de alimentare de 45 °C). În majoritatea cazurilor, încălzirea este asigurată de o pompă de căldură (hibridă) sau un cazan de încălzire centrală cu o temperatură de alimentare de până la 65 °C.
Dacă încălzirea prin pardoseală este conectată la un sistem de încălzire centrală cu o temperatură de alimentare de până la 45 °C, în majoritatea cazurilor se folosesc colectoare deschise (fără pompă). In acest tip de sistem de joasa temperatura, pompa sursei primare de caldura asigura circulatia apei de alimentare prin centrala termica si prin pardoseala.

Pentru a asigura un flux optim de apă în conductele de încălzire prin pardoseală, distribuitoarele deschise trebuie conectate la o conductă de alimentare cu un diametru de cel puțin 22 mm atunci când se utilizează conducte metalice și de cel puțin 25 mm pentru conductele flexibile din plastic (diametrul interior trebuie să fie de cel puțin 20 mm). mm). pentru a preveni pierderea de presiune).

Distribuitori disponibili pentru sisteme LT deschise;

^{Cazan de încălzire centrală HT (> 65 °C)}	^:	^X	^{Cazan LT CV (45 °C ~ 55 °C)}	^:	^X
^{Cazan solar (cu rezervor tampon)}	^:	^X	^{Cazan de încălzire centrală LT (< 45 °C)}	^:	^V
^{Soba cu peleti}	^:	^X	^{Pompă de căldură hibridă}	^:	^V
^{Incalzire centrala/bloc}	:	^X	^{Pompa de caldura}	^:	^V

Incalzire centrala/bloc de la 65°C

Când încălzirea în pardoseală este conectată la încălzirea în bloc sau centralizată cu o temperatură ridicată de alimentare, se folosesc și colectoare de amestec cu o pompă de circulație.
Aceste distribuitoare sunt echipate cu o supapă termostatică în alimentare care reglează temperatura podelei. Temperatura setată este atinsă prin amestecarea apei de alimentare cu apa de retur (răcită) de la podea.
Pentru a compensa pierderea de presiune rezultată, aceste distribuitoare sunt echipate cu o pompă de circulație, astfel încât să existe întotdeauna un debit optim de apă în conductele de încălzire prin pardoseală.

În plus, aceste colectoare de amestec sunt echipate cu o supapă de reținere și un limitator de retur de temperatură (robinet RTL în retur) pentru a îndeplini cerințele de termoficare.

Disponibili colectoare de amestec pentru blocuri si termoficare, PN 6 (presiune maxima 6 bar);

^{Cazan de încălzire centrală HT (> 65 °C)}	^:	^X	^{Cazan LT CV (45 °C ~ 55 °C)}	^:	^X
^{Cazan solar (cu rezervor tampon)}	^:	^X	^{Cazan de încălzire centrală LT (< 45 °C)}	^:	^X
^{Soba cu peleti}	^:	^X	^{Pompă de căldură hibridă}	^:	^X
^{Incalzire centrala/bloc}	:	^V	^{Pompa de caldura}	^:	^X

Cele mai comune dimensiuni de conectare pe tip de distribuitor

Pentru a conecta un colector, trebuie să fie disponibilă o linie de alimentare și retur la sistemul de încălzire primar. Diametrul minim necesar al acestor conducte depinde de tipul de colector și de numărul de conducte (grupuri) conectate la colector.

Mai jos este o prezentare generală a celor mai comune dimensiuni de conectare și a cablurilor de conectare necesare pentru aceasta;

Distribuitor de incalzire in pardoseala	Tip și conexiune primară		Numărul de grupuri	Linia de alimentare/retur cu diametrul minim

	Distribuitoare de amestecare HT			_{Teava metalica}	_{Teava de plastic}	_{Distanța până la sursa de căldură}
	^{Temperatura de alimentare:}	^{de la 65 °C}	^{1 până la 4 grupuri}	^{15 mm}	^{20 mm}	^{maxim 6 metri}
	^{Conexiune primară:}	^{Filet interior 1/2″ până la 7 grupuri}	^{5 până la 10 grupuri}	^{22 mm}	^{25 mm}	^{maxim 12 metri}
		^{Filet interior 3/4″ din 8 grupuri}	^{11 până la 15 grupuri}	^{28 mm}	^{32 mm}	^{maxim 16 metri}
	Distribuitori LTV			_{Teava metalica}	_{Teava de plastic}	_{Distanța până la sursa de căldură}
	^{Temperatura de alimentare:}	^{de la 40°C}	^{1 până la 4 grupuri}	^{15 mm}	^{20 mm}	^{maxim 6 metri}
	^{Conexiune primară:}	^{Filet interior 1/2″ până la 7 grupuri}	^{5 până la 10 grupuri}	^{22 mm}	^{25 mm}	^{maxim 12 metri}
		^{Filet interior 3/4″ din 8 grupuri}	^{11 până la 15 grupuri}	^{28 mm}	^{32 mm}	^{maxim 16 metri}
	Deschideți distribuitori LT			_{Teava metalica}	_{Teava de plastic}	_{Distanța până la sursa de căldură}
	^{Temperatura de alimentare:}	^{maxim 45°C}	^{1 până la 4 grupuri}	^{22 mm}	^{25 mm}	^{maxim 12 metri}
	^{Conexiune primară:}	^{Filet interior de 1″ până la 15 grupuri}	^{5 până la 10 grupuri}	^{22 mm}	^{25 mm}	^{maxim 6 metri}
	^{Distribuitorii deschisi sunt disponibile în versiuni de la 2 la 15 grupuri}		^{11 până la 15 grupuri}	^{28 mm}	^{32 mm}	^{maxim 12 metri}
	Distribuitor de termoficare			_{Teava metalica}	_{Teava de plastic}	_{Distanța până la conexiune}
	^{Temperatura de alimentare:}	^{de la 65 °C}	^{1 până la 4 grupuri}	^{15 mm}	^{20 mm}	^{maxim 6 metri}
	^{Conexiune primară:}	^{Filet interior 1/2″ până la 7 grupuri}	^{5 până la 10 grupuri}	^{22 mm}	^{25 mm}	^{maxim 12 metri}
		^{Filet interior 3/4″ din 8 grupuri}	^{11 până la 15 grupuri}	^{28 mm}	^{32 mm}	^{maxim 16 metri}

Unde poate fi plasat un distribuitor?

Dacă intenționați să instalați un colector de încălzire prin pardoseală, este important să știți că este posibil să nu fie plasat în dulapul contorului. Practic, toți furnizorii de energie nu tolerează ajustări sau extinderi în punctul central în care gazul, electricitatea și apa se unesc.

În plus, este recomandabil să atârnați distribuitorul într-o încăpere uscată, situată central. Agățați distribuitorul la aproximativ 50 de centimetri deasupra podelei și asigurați-vă că există suficient spațiu în jurul distribuitorului, astfel încât orice lucrări de întreținere viitoare să poată fi efectuate cu ușurință. Dacă aveți un distribuitor de temperatură înaltă cu pompă, este recomandat să nu-l așezați în sau pe peretele unui dormitor, deoarece aceasta poate provoca o ușoară poluare fonică (vibrații).

În cele mai multe cazuri, distribuitoarele sunt amplasate într-o cameră de utilitate, o scară sau un dulap de depozitare sau într-o altă locație centrală unde unitatea de distribuție poate fi amplasată la vedere, dar rămâne accesibilă.

Încălzire în pardoseală pentru situația dumneavoastră (de locuit).

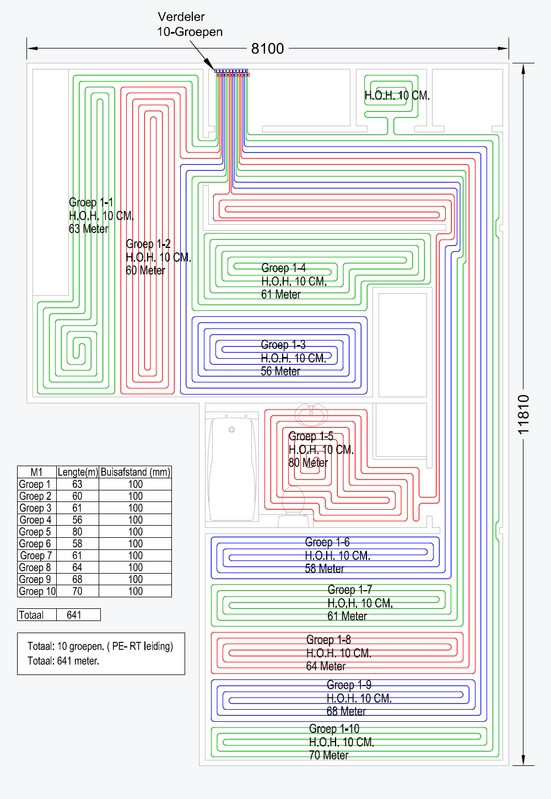

La fiecare comandă pentru un sistem complet de încălzire în pardoseală pe care urmează să-l instalați singuri, vă putem întocmi gratuit un plan de instalare.

Acest plan de instalare arată cel mai optim model de instalare pentru țevile de încălzire prin pardoseală, asigurându-vă că obțineți cel mai bun profit de la sistem.

Un plan de instalare gratuit poate fi solicitat o singură dată pentru comenzile care constau din cel puțin un distribuitor și un tub.
