Desen de instalare gratuit

Plan de instalare gratuit pentru sisteme complete de apă

Cu fiecare comandă care conține materiale pentru un sistem de încălzire prin pardoseală, putem crea un plan de instalare gratuit pentru dvs.
Acest lucru se aplică tuturor comenzilor cu o combinație de distribuitor(i) și conducte de încălzire prin pardoseală.

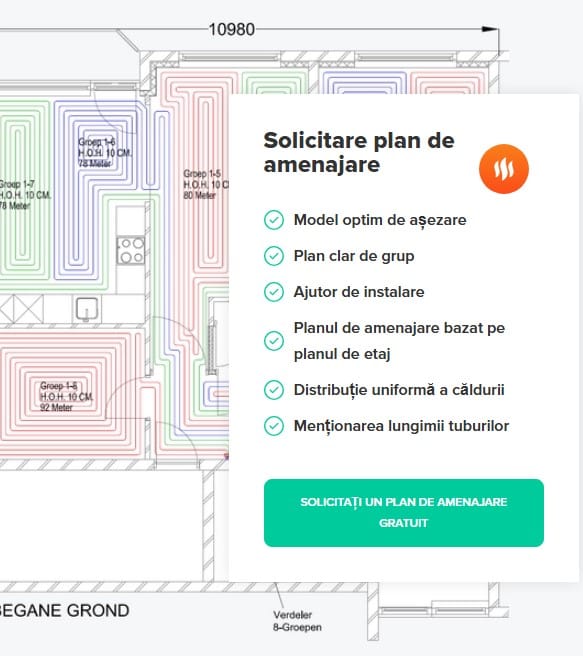

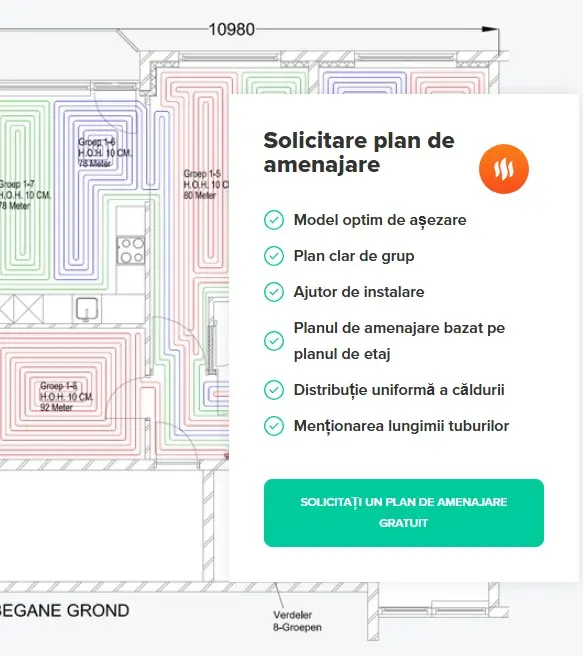

Plan de amenajare bazat pe un plan de etaj

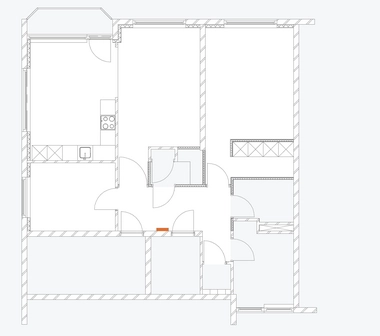

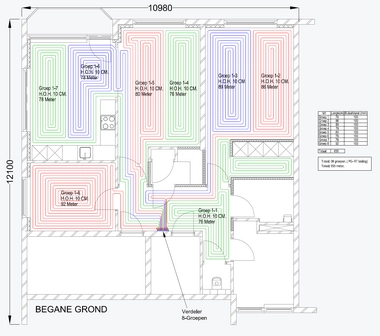

Un plan de așezare este realizat pe baza unui plan de etaj al casei sau clădirii în care urmează să fie instalat sistemul pe bază de apă. Planul vă arată modelul în care trebuie așezate țevile pentru a obține cea mai optimă putere termică.

Pentru a adapta complet planul de instalare la situația dumneavoastră și pentru a proiecta sistemul cât mai optim posibil, o serie de lucruri sunt importante;

Plan la scară

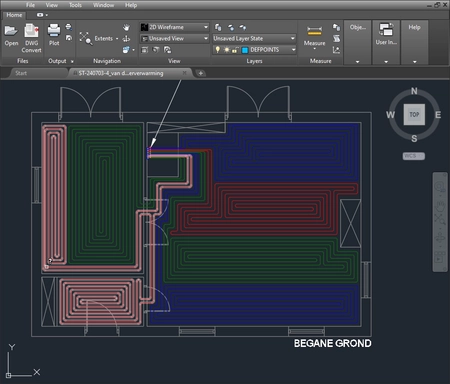

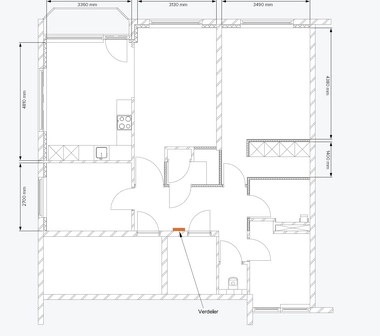

Un desen pentru crearea unui plan de aspect poate fi furnizat în AutoCAD, PDF, PNG sau JPEG. Dacă alegeți să furnizați harta ca imagine în PNG sau JPEG, vă rugăm să vă asigurați că rezoluția este suficient de mare. În plus, dimensiunile încăperii(lor) trebuie să fie clar vizibile pentru a scala planul etajului.
Amplasarea distribuitorului
Amplasarea distribuitorului este primul punct de plecare atunci când trageți conductele de încălzire prin pardoseală. Prin urmare, este important să luați în considerare locația cea mai potrivită pentru distribuitor înainte de instalare.
Dispunerea finală a spațiului (spațiilor)
Asigurați-vă întotdeauna că planul de amenajare poate fi realizat pe baza unui desen final (de construcție) pe care sunt desenate obiecte fixe. În cele mai multe cazuri, încălzirea prin pardoseală nu este instalată sub o insulă de gătit sau un blat într-o bucătărie sau o cadă într-o cameră sanitară.
Dacă trebuie făcute modificări deoarece aspectul se modifică, costurile vor fi percepute (aceste costuri se ridică la 5,00 EUR per grup).

Termeni și condiții

Un plan de instalare gratuit poate fi solicitat o singură dată după aprobarea unei oferte sau după plasarea unei comenzi. Cotația sau comanda trebuie să constea cel puțin dintr-un distribuitor și un tub.

Dacă nu sunteți sigur de numărul total de grupuri de care aveți nevoie, puteți, de asemenea, să faceți un plan de aspect înainte de a plasa o comandă. Pe baza planului detaliat de instalare, vom intocmi apoi o oferta cu materialele necesare si dupa ce ati plasat comanda, planul de instalare va fi trimis prin e-mail.

Dacă, după ce ați solicitat planul de amenajare, decideți să vă anulați comanda, să vă abțineți de la comanda sau dacă un plan de amenajare deja emis trebuie ajustat, costurile vor fi percepute pentru aceasta. Aceste costuri se ridică la 10,00 EUR per grup de la distribuitor (dacă ați plătit comanda în avans, costurile vor fi deduse automat din suma de rambursat).

Nu este posibil să solicitați un plan de așezare (contra cost) pentru materiale care nu au fost achiziționate prin intermediul magazinului nostru web.

Cum funcționează?

Un plan de instalare gratuit poate fi solicitat după aprobarea unei oferte sau după plasarea unei comenzi.
Pentru a solicita un plan de amenajare, veți avea nevoie de un număr de comandă sau de numărul de referință al unei oferte.

Planul de amenajare după aprobarea unei oferte

Ne oferiți prin e-mail aprobarea cu privire la oferta depusă și ne trimiteți un plan de etaj pentru realizarea unui plan de pozare.
După ce planul de pozare a fost elaborat, oferta este verificată în raport cu planul. În general, planul de instalare este disponibil în termen de 5 zile lucrătoare.
Odată ce ați plasat și ați plătit pentru o comandă, vă va fi trimis planul detaliat de instalare.

Plan de amenajare bazat pe o comandă

Comandați de la noi un sistem de încălzire în pardoseală care este format din cel puțin un distribuitor și una sau mai multe conducte de încălzire în pardoseală.
Când comanda dumneavoastră a fost finalizată și plătită, veți primi o confirmare prin e-mail de la noi, care va include și un număr de comandă.
Odată ce primim comanda dumneavoastră, ne puteți trimite un plan de etaj prin e-mail și ne puteți face un plan de instalare gratuit.

Principii pentru realizarea unui plan de instalare a încălzirii în pardoseală

Un plan de așezare se bazează pe metoda(ele) de instalare aleasă(e) și modelul de așezare asociat. În plus, lungimile maxime ale conductelor sunt luate în considerare în funcție de diametrul conductei și de tipul de distribuitor instalat, astfel încât sistemul să funcționeze optim.

Modele de așezare

Model de coajă de melc

✔    Sisteme de șapă
✔    Sisteme cu pat subțire
✘    Sisteme de construcție uscată

Model de așezare recomandat pentru sistemele de încălzire prin pardoseală într-o șapă nouă și sisteme cu pat subțire într-un mortar de nivelare.

Pentru cele mai bune rezultate cu un sistem de încălzire prin pardoseală încorporat într-o șapă sau un compus de nivelare, asigurați-vă că întreaga suprafață a podelei atinge aceeași temperatură. Dacă conductele de alimentare și retur ale sistemului sunt așezate una lângă cealaltă într-un model de coajă de melc, întreaga podea (șapă) va fi încălzită uniform.

Modelul învelișului de melc oferă cel mai economic și mai eficient din punct de vedere energetic, în special pentru sistemele care sunt încorporate în noi pardoseli cu șapă.

Modele standard de așezare și distanțe ale conductelor pentru încălzirea principală

La elaborarea planurilor de instalare, următoarele distanțe ale tuburilor și modele de instalare pentru fiecare sistem sunt presupuse ca standard;

Metoda de instalare	Tipul de sistem	Distanța standard între țevi și modelul de așezare
		^{Distanța inimii}	^{Cochilie de melc}	^Meandru
^{Plase retráctile}	^Pardoseala	^{10,0 cm}	^✔	^–
^{Sistemul Tacker}	^Pardoseala	^{10,0 cm}	^✔	^–
^{Plăci cu stud}	^Pardoseala	^{10,0 cm}	^✔	^–
^{Sine de montare}	^Pardoseala	^{10,0 cm}	^✔	^–

^{Sistem ThinMat, 12 mm}	^{Pat subțire}	^{10,0 cm}	^✔	^–
^{Sistem SlimFit, 14 mm}	^{Pat subțire}	^{12,5 cm}	^✔	^–
^{Fiberboard, 18 mm}	^{Pat subțire}	^{12,0 cm}	^–	^✔
^{Sisteme frezate}	^{Pat subțire}	^{10,0 cm}	^✔	^–

^{Sistem DBS14, 25 mm}	^{Construcție uscată}	^{12,5 cm}	^–	^✔
^{HeatBoard W, 18 mm}	^{Construcție uscată}	^{12,5 cm}	^–	^✔
^{Sistem DBS10, 15 mm}	^{Construcție uscată}	^{10,0 cm}	^–	^✔

Model meandr

✔    Sisteme de șapă
✔    Sisteme cu pat subțire
✔    Sisteme de construcție uscată

Model de așezare standard pentru sistemele de construcție uscată sau un model de așezare alternativ pentru sisteme într-o pardoseală nouă cu șapă și sisteme cu pat subțire.

Sistemele de construcție uscată folosesc întotdeauna un model de meandre. Acest model este utilizat pentru a se asigura că cât mai mulți metri liniari de țeavă pot fi echipați cu aripioare de radiație, care asigură o putere termică optimă din sistem.

Dacă acest model de așezare este utilizat pentru sisteme într-o pardoseală nouă de șapă, prima secțiune a conductei (de alimentare) trebuie așezată de-a lungul peretelui cel mai rece sau a ferestrei mai mari.

Lungimi maxime ale tuburilor pe grup

La elaborarea planurilor de instalare se iau în considerare și lungimile maxime de conducte pe grup în funcție de diametrul conductei și tipul de distribuitor.
De exemplu, pentru țevile cu diametrul de 10 mm se aplică lungimi maxime diferite față de țevile cu diametrul de 16 mm. În plus, există și diferențe între sistemele în care conductele sunt conectate la un colector de amestec cu pompă sau sistemele în care este utilizat un colector deschis.

Pentru cele mai bune rezultate și pentru a evita problemele de circulație, se aplică următoarele lungimi maxime de conducte pentru fiecare grup de încălzire prin pardoseală;

Diametrul conductei		Lungimi maxime ale tuburilor pe grup
		^{Distribuitoare de amestec cu pompa}		^{Distribuitoare deschise (fara pompa)}
– tub de 10 mm	:		maxim 80m		maxim 60m
– tub de 12 mm	:		maxim 100 m		maxim 80m
– tub de 14 mm	:		maxim 100 m		maxim 80m
– tub de 16 mm	:		maxim 120 m		maxim 90 m
– tub de 18 mm	:		maxim 130 m		maxim 100 m
– tub de 20 mm	:		maxim 150 m		maxim 100 m

Lungimile maxime ale conductelor menționate se referă la fiecare grup individual de pe colector și includ alimentarea și returul de la colector și înapoi.

Aveți nevoie de sfaturi de la specialiștii noștri?

Aveți întrebări sau doriți mai multe informații?

Este posibil să trimiteți un desen pentru a elabora planul de aspect?

Dacă ați plasat o comandă sau ați acceptat o ofertă pentru încălzirea în pardoseală pe bază de apă, puteți solicita un plan de instalare. Puteți folosi formularul de cerere de pe site pentru aceasta, unde aveți opțiunea de a încărca desene sau puteți trimite un desen prin e-mail.

Cât timp durează elaborarea unui plan de așezare?

Elaborarea unui plan de așezare durează de obicei 4 până la 5 zile lucrătoare. Vă rugăm să luați în considerare acest lucru atunci când planificați instalarea unui sistem de încălzire prin pardoseală. În general, este indicat să solicitați un plan de ouat cu 3 până la 4 săptămâni înainte, astfel încât să mai fie suficient timp pentru eventualele ajustări.

Ce tip de fișier ar trebui să fie furnizat pentru un plan de aspect?

Un desen pentru crearea unui plan de aspect poate fi furnizat în AutoCAD, PDF, PNG sau JPEG. Dacă alegeți să furnizați harta ca imagine în PNG sau JPEG, vă rugăm să vă asigurați că rezoluția este suficient de mare.

Este posibil să primiți un plan de pozare contra cost?

Nu este posibil să solicitați un plan de așezare (contra cost) pentru materiale care nu au fost achiziționate prin intermediul magazinului nostru web.

Este necesar ca aspectul sau aranjamentul să fie pe desen pentru a crea un plan de aspect?

În cele mai multe cazuri, încălzirea prin pardoseală nu este instalată sub obiecte fixe care sunt complet conectate la podea. Luați în considerare o insulă de gătit sau un blat într-o bucătărie sau o cadă într-o cameră sanitară. Odată ce aspectul final și locația acestor tipuri de obiecte sunt vizibile în desen, țevile sunt desenate în jurul lor.
